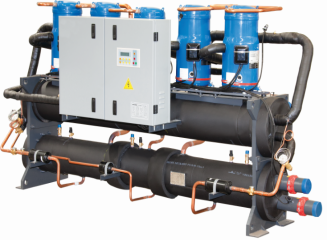

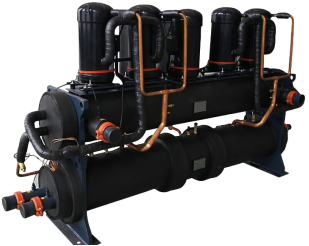

AIRKINS水冷冷水機組
機組采用渦旋式壓縮機,系統由一至四臺壓縮機組成。配合高效殼管式冷凝器、蒸發器及控制系統。
本系列機組適用于一般家庭、別墅、小型餐廳、商店、旅館、KTV、辦公及商業大樓等中央空調系統。
1. 壓縮機特性及組件介紹
渦旋式壓縮機本身具有優良的抗液擊能力，安裝油加熱裝置后更可有效的防止運行時由于油氟分離不夠產生的機器故障。
2.蒸發器：
(1) 殼管式蒸發器，配合高效內螺紋銅管，換熱效率高。
3.冷凝器：
(1) 殼管式，單或多回路設計，配合外鰭式高效銅管。
(2) 鋼制殼體：制作與試驗均符合JB/T4750-2003《制冷裝置用壓力容器》標準。
4.控制系統：
含起動裝置、過熱保護裝置和電源保護。微電腦控制器采用知名品牌寬溫型電器元件，可在-15℃至65℃環境溫度下可靠運行。具有完善的自動控制功能配備RS-232、RS-485標準通訊接口，可實現遠程控制。
5. 控制方式
微電腦控制特性：
(1) 以冷水回水或出水溫度對冷水主機進行控制。
(2) 當負荷達到機組的停機設定值時，自動停機，且能自動啟動。
(3) LCD顯示屏幕。
(4) 進回水溫度顯示和設定，運行狀況、壓縮機運轉時間。
AIRKINS水冷冷水機組參數表（一）
機組型號 | LSW(C) | 20 | 30 | 40 | 60 | 80 | 100 | ||||
LSW(C)R | |||||||||||
名義制冷量 | kW | 17 | 28 | 38 | 56 | 76 | 95 | ||||
制冷輸入功率 | kW | 3.6 | 5.9 | 7.9 | 11.8 | 15.8 | 23.7 | ||||
壓縮機形式 | 全封閉渦旋式 | ||||||||||
壓縮機數量 | 1 | 1 | 1 | 2 | 2 | 3 | |||||
電源 | 3N-380V-50HZ | ||||||||||
啟動方式 | 直接啟動 | ||||||||||
冷媒 | R407C/R22 | ||||||||||
冷媒充注量 | kg | 3 | 5 | 7 | 10 | 14 | 20 | ||||
冷媒控制裝置 | 外平衡熱力膨脹閥 | ||||||||||
?? 蒸 發 器 | 型式 | 套管式 | 殼管式 | ||||||||
水阻力 | kPa | 90 | 70 | ||||||||
水管直徑 | DN | 50 | 50 | 50 | 50 | 65 | 65 | ||||
水量 | M3/h | 2.9 | 4.9 | 6.5 | 9.7 | 13.1 | 18.2 | ||||
冷 凝 器 | 形式 | 套管式 | 殼管式 | ||||||||
水阻力 | kPa | 90 | 70 | ||||||||
水管直徑 | DN | 50 | 50 | 50 | 50 | 65 | 65 | ||||
水量 | M3/h | 3.5 | 5.8 | 7.8 | 11.6 | 15.6 | 22 | ||||
熱 回 收 器 | 型式 | - | - | - | 殼管式 | ||||||
回收量 | - | - | - | 30% | |||||||
水阻力 | kPa | - | - | - | 30 | ||||||
水管直徑 | DN | - | - | - | 40 | 40 | 50 | ||||
水量 | M3/h | - | - | - | 3.8 | 5.1 | 7.3 | ||||
熱 回 收 器 | 型式 | - | - | - | 殼管式 | ||||||
回收量 | - | - | - | 100% | |||||||
水阻力 | kPa | - | - | - | 70 | ||||||
水管直徑 | DN | - | - | - | 50 | 65 | 65 | ||||
水量 | M3/h | - | - | - | 11.6 | 15.6 | 22 | ||||
控制保護裝置 | 高低壓保護、防凍保護、溫度控制、逆相欠相保護、電壓保護、排氣溫度保護、電機內置過熱保護、過電流保護、安全閥 | ||||||||||
機組結構形式 | 臥式 | 立式 | |||||||||
外形尺寸 | L | 1400 | 1400 | 1400 | 2100（1800） | 2100（1800） | 2400 | ||||
W | 655 | 655 | 655 | 800（650） | 800（650） | 800 | |||||
H | 1100 | 1100 | 1100 | 1650（1200） | 1650（1200） | 1650（1350） | |||||
機組重量 | kg | 240 | 270 | 285 | 520（410） | 630（495） | 780（680） | ||||
運行重量 | kg | 280 | 325 | 340 | 610（490） | 760（610） | 920（820） | ||||
噪音 | dB（A） | 52 | 52 | 53 | 56 | 56 | 58 | ||||
注：冷卻水進水溫度30℃，出水溫度35℃；冷水進水溫度12℃，出水溫度7℃.
??? 機組分為有外殼和無外殼兩種型式，訂貨時需要予以說明，常規方式：LSW40(C)R以下含LSW40(C)R?????? ?? 為帶外殼，其它機組不帶外殼。括號內參數為不帶外殼的機組參數。機組外型尺寸不包含熱回收器。
AIRKINS水冷冷水機組參數表（二）
機組型號 | LSW(C) | 120 | 160 | 200 | 240 | 280 | ||
LSW(C)R | ||||||||
名義制冷量 | kW | 114 | 152 | 190 | 228 | 273 | ||
制冷輸入功率 | kW | 23.7 | 31.6 | 39.5 | 47.4 | 52 | ||
壓縮機形式 | 全封閉渦旋式 | |||||||
壓縮機數量 | 臺 | 3 | 4 | 5 | 6 | 2 | ||
電源 | 3N-380V-50HZ | |||||||
啟動方式 | 直接啟動 | |||||||
冷媒 | R407C/R22 | R410A | ||||||
冷媒充注量 | kg | 21 | 38 | 35 | 42 | 50 | ||
冷媒控制裝置 | 外平衡熱力膨脹閥 | |||||||
?? 蒸 發 器 | 型式 | 殼管式 | ||||||
水阻力 | kPa | 70 | ||||||
水管直徑 | DN | 80 | 80 | 100 | 100 | 100 | ||
水量 | M3/h | 19.6 | 26.1 | 32.7 | 39.2 | 47 | ||
冷 凝 器 | 形式 | 殼管式 | ||||||
水阻力 | kPa | 70 | ||||||
水管直徑 | DN | 80 | 80 | 100 | 100 | 100 | ||
水量 | M3/h | 23.4 | 31.2 | 39.5 | 46.8 | 55.3 | ||
熱 回 收 器 | 型式 | 殼管式 | ||||||
回收量 | 30% | |||||||
水阻力 | kPa | 70 | ||||||
水管直徑 | DN | 50 | 50 | 50 | 65 | 65 | ||
水量 | M3/h | 7.7 | 10.3 | 12 | 15.4 | 18.2 | ||
熱 回 收 器 | 型式 | 殼管式 | ||||||
回收量 | 100% | |||||||
水阻力 | kPa | 70 | ||||||
水管直徑 | DN | 80 | 80 | 100 | 100 | 100 | ||
水量 | M3/h | 23.4 | 31.2 | 39.5 | 46.8 | 55.3 | ||
控制保護裝置 | 高低壓保護、防凍保護、溫度控制、逆相欠相保護、電壓保護、排氣溫度保護、電機內置過熱保護、過電流保護、安全閥 | |||||||
機組結構形式 | 立式 | |||||||
外形尺寸 | L | 2400 | 2400 | 2800 | 3166 | 3166 | ||
W | 800 | 850 | 850 | 850 | 850 | |||
H | 1700(1350) | 1700(1400) | 1700(1400) | 1700(1400) | 1700(1560) | |||
機組重量 | kg | 860(690) | 920(780) | 1040(880) | 1350（1150） | 1360(1160) | ||
運行重量 | kg | 920(830) | 1050(940) | 1150(1060) | 1480（1380） | 1490(1390) | ||
噪音 | dB（A） | 58 | 61 | 62 | 64 | 65 | ||
注：冷卻水進水溫度30℃，出水溫度35℃；冷水進水溫度12℃，出水溫度7℃.
??? 機組分為有外殼和無外殼兩種型式，訂貨時需要予以說明，常規方式：LSW40(C)R以下含LSW40(C)R? 為帶外殼，其它機組不帶外殼。括號內參數為不帶外殼的機組參數。機組外型尺寸不包含熱回收器。
